Может работать на дистиллированной воде и воде после обратного осмоса
Описание

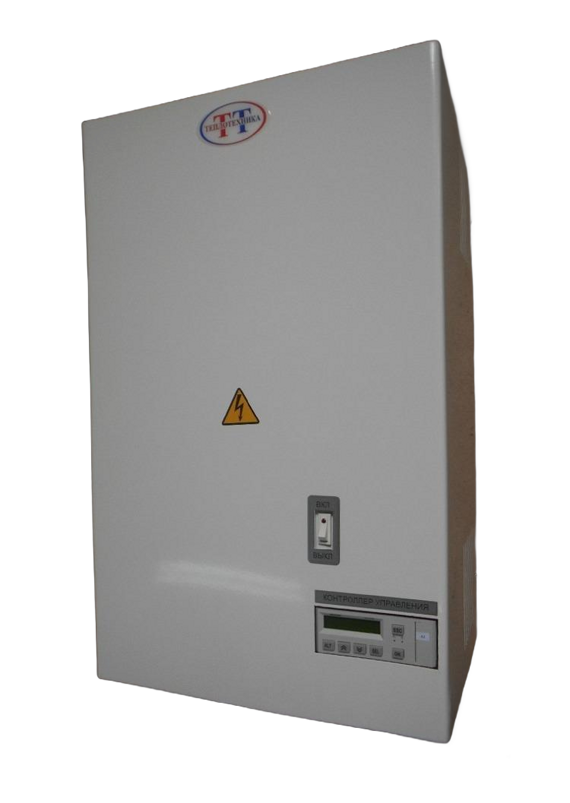

Пароувлажнители ЭПГ-УВТ предназначены для производства насыщенного водяного пара, который используется для увлажнения воздуха в системах вентиляции или непосредственно в обслуживаемом помещении. Представляют собой парогенераторы, работающие без повышенного давления и использующие ТЭНовый нагрев.
ТЭНовые пароувлажнители ЭПГ-УВТ, это совершенные ТЭНовые пароувлажнители с трубчатыми электронагревателями и корпусом котла из нержавеющей стали. Они комплектуются встроенным контроллером с графическим дисплеем с текстовыми сообщениями и 4 функциональными клавишами для удобного управления и программирования.
Обеспечена возможность выбора одного из следующих режимов работы тэнового пароувлажнителя:
Регулирование производительности на передней панели ТЭНового пароувлажнителя (регулируется в пределах от 20 до 100%, позволяя с высокой степенью точности управлять процессом увлажнения);
Двухпозиционное регулирование под управлением внешнего гигростата (дискретным сигналам ВКЛ/ВЫКЛ через сухой контакт);
Пропорциональное регулирование по внешнему сигналу управления. От внешних датчиков или от внешнего контроллера (увлажнитель вырабатывает количество пара, которое прямо пропорционально сигналу (0-10 В, 4-20 мА);
Пропорциональное регулирование по внешнему сигналу и сигналам контрольного датчика влажности в воздуховоде (датчика-ограничителя в воздуховоде);
Задание, плавное регулирование и поддержание влажности (ПИ-регулятором влажности) по показаниям от активного (комнатного или канального) датчика влажности (корректировка уставки и дифференциала влажности через переднюю панель управления);
Задание, плавное регулирование и поддержание влажности (ПИ-регулятором влажности) по показаниям датчика влажности и контрольного датчика влажности в воздуховоде (датчика-ограничителя в воздуховоде).
Другие важные функции:
Интерфейс RS485 (протокол MODBUS);
Встроенный ЖК-дисплей показывает параметры настройки и работы пароувлажнителя;
Включение и выключение ТЭНового пароувлажнителя по команде от внешнего сигнала (дистанционное включение - выключение ТЭНового пароувлажнителя);
Ограничения максимальной производительности;
Установка ограничения влажности;
Установка диапазона пропорциональности;
Управление циклами автоматической промывки;
Автоматический слив воды через определенное время простоя;
Простая первоначальная настройка при вводе в эксплуатацию – достаточно только снять перемычки и подключить датчики и управляющие сигналы. Все остальные настройки выполнены на предприятии-изготовителе;
Контроль уровня воды в паровом цилиндре.
Управление увлажнителем не вызывает затруднений даже у неспециалистов. Все параметры работы отображаются на многострочном жидкокристаллическом дисплее. Система экранного меню интуитивно понятна и позволяет управлять работой ТЭНового пароувлажнителя даже неопытным пользователям.
В комплект поставки входит: Водопроводный шланг для подключения к системе водоснабжения длиной 1.5 метра с фитингами (прямой и угловой) с внутренней резьбой 3/4”. Прямой или угловой фитинг накручиваются, соответственно, на заправочный электромагнитный клапан, и к системе водоснабжения.
Для полной комплектации пароувлажнителя может понадобится дополнительное оборудование:
Датчик относительной влажности для установки в вентиляционный канал или комнатный датчик влажности.
Парораспределители, для установки в вентиляционном канале.
При установке двух парораспределителей на один пароувлажнитель нужен Y-образный разветвитель.
Паровой шланг ПАР-1 Ø38 мм, паропровод для подачи пара от пароувлажнителя к парораспределителям.
Паровой шланг ПАР-1 Ø38 мм, для отвода конденсата от пароувлажнителя в дренаж.
Трубка для отвода конденсата для канальных парораспределителей Ø12 мм.
Если пар подается не через вентиляционный канал, тогда ставится Вентиляторный парораспределитель, настенный.
При заказе необходимо уточнить управление: 4-20 мА или 0-10 В.
Пароувлажнитель не подлежит регистрации в Ростехнадзоре.
Гарантийный срок 12 месяцев с начала эксплуатации.
Список дополнительного оборудования,
в комплект пароувлажнителя стандартной комплектации не входят
цены с НДС на 01.03.2025
№
Наименование
Цена, руб
1
Парораспределитель 5КР250D38 из нержавеющей стали, Ø38 мм, длина 250 мм.
17400
2
Парораспределитель 10КР350D38 из нержавеющей стали, Ø38 мм, длина 350 мм.
17600
3
Парораспределитель 15КР450D38 из нержавеющей стали, Ø38 мм, длина 450 мм.
17800
4
Парораспределитель 20КР600D38 из нержавеющей стали, Ø38 мм, длина 600 мм.
18000
5
Парораспределитель 25КР850D38 из нержавеющей стали, Ø38 мм, длина 850 мм.
18200
6
Парораспределитель 30КР1050D38 из нержавеющей стали, Ø38 мм, длина 1050 мм.
22300
7
Парораспределитель 35КР1250D38 из нержавеющей стали, Ø38 мм, длина 1250 мм.
22500
8
Парораспределитель 40КР1650D38 из нержавеющей стали, Ø38 мм, длина 1650 мм.
22700
9
Парораспределитель 45КР2050D38 из нержавеющей стали, Ø38 мм, длина 2050 мм.
23500
10
Y-образный переходник 1хd=38 mm на 2хd=38 mm (разветвитель)
9200
11
Паровой шланг ПАР-1 Ø38 мм, паропровод (1 п.м.)
1400
12
Трубка для отвода конденсата для канальных парораспределителей Ø12 мм. (1 п.м.)
800
13
Датчик относительной влажности для монтажа в воздуховоде ДВТ-03 или аналог.
10000
14
Комнатный настенный датчик относительной влажности ДВТ-03 или аналог.
9000
15
Паровой котел из нержавеющей стали ЭПГ-8-50-УВТ, без блок-тэнов
45400
16
Стоимость одного ТЭНа, ТЭН-150 F10/4.1 J 380 ф4 16*1.5 нж, 4.1 кВт
4600
17
Вентиляторный парораспределитель ВП-15/2-220:
Производительность максимальная до 15 кг/час. Напряжение питания 220В / 50 Гц. Потребляемая мощность 40 Вт. Диаметр парового патрубка Ду=38 мм. Диаметр патрубка для конденсата ниппель Ду=15 мм. Номинальный расход воздуха 220 м3/час. Габаритные размеры 420*260*215 мм.
33000
18
Вентиляторный парораспределитель ВП-30/3-396:
Производительность максимальная до 30 кг/час. Напряжение питания 220В / 50 Гц. Потребляемая мощность 42 Вт. Диаметр парового патрубка Ду=38 мм. Диаметр патрубка для конденсата ниппель Ду=15 мм. Номинальный расход воздуха 396 м3/час. Габаритные размеры 560*260*215 мм.
39000
19
Форсунка парораспределительная 12ФР1 D38, Ду=38/12 мм
15000
20
Форсунка парораспределительная 22ФР2 D38, Ду=38/22 мм
16000
21
Форсунка парораспределительная 30ФР2 D38, Ду=38/30 мм
17000
При заказе оборудования просим уточнить:
необходимое количество и длину парораспределителей,
длину парового шланга,
длину трубки для отвода конденсата,
при необходимости исполнение и количество датчиков влажности.
